- Biến Dòng Mở Lõi: Hướng Dẫn Từ Cơ Bản Đến Chuyên Sâu Để Sản Xuất Sản Phẩm Chất Lượng
Bạn đang tìm hiểu về **biến dòng mở lõi** (split-core current transformer) để sản xuất thiết bị đo lường dòng điện hạ thế tiện lợi, dễ lắp đặt mà không cần tháo đầu cáp? Đây là bài viết dành cho bạn! Chúng tôi sẽ giải thích tất tần tật từ khái niệm cơ bản, cấu tạo, nguyên lý hoạt động đến các yếu tố kỹ thuật chuyên sâu, giúp bạn tự tin bắt tay vào sản xuất **biến dòng mở lõi** chất lượng cao.
- Biến Dòng Mở Lõi Là Gì? Tại Sao Nên Chọn Sản Phẩm Này?
**Biến dòng** (current transformer - CT) là thiết bị không thể thiếu trong hệ thống điện hạ thế, giúp đo lường dòng điện lớn một cách an toàn bằng cách chuyển đổi thành dòng nhỏ hơn (thường là 1A hoặc 5A). Trong đó, "biến dòng mở lõi" là phiên bản cải tiến với lõi từ tách đôi, cho phép lắp đặt hoặc thay thế mà không cần ngắt mạch hay tháo rời dây cáp.
-Lợi ích vượt trội của biến dòng mở lõi:
- Dễ lắp đặt: Chỉ cần mở lõi, đặt quanh dây dẫn và đóng lại – tiết kiệm thời gian thi công.
- Linh hoạt: Phù hợp với hệ thống đang vận hành, không cần thiết kế lại mạch.
- An toàn: Giảm rủi ro khi can thiệp vào mạch điện.
Tuy nhiên, sản phẩm này cũng có nhược điểm như độ chính xác thấp hơn so với biến dòng kín do khe hở lõi, cùng với chi phí sản xuất cao hơn. Vậy chúng ta giải quyết vấn đề trên bằng cách nào ? Hãy cùng khám phá!
---
- Cấu Tạo Biến Dòng Mở Lõi: Nền Tảng Cho Sản Xuất
Để sản xuất "biến dòng mở lõi", bạn cần hiểu rõ các thành phần chính:
1. Lõi từ (Core):
- Chất liệu phổ biến: Thép silic định hướng hoặc hợp kim từ mềm.
- Thiết kế: Lõi tách đôi, kết nối bằng bản lề hoặc khóa, đảm bảo khe hở nhỏ nhất khi đóng.
2. Cuộn dây thứ cấp:
- Dây đồng cách điện quấn quanh lõi, quyết định tỷ số biến đổi (ví dụ: 100:5, 200:5).
- Đảm bảo độ bền và khả năng truyền tải chính xác.
3. Vỏ bảo vệ:
- Làm từ nhựa cách điện (polycarbonate) hoặc epoxy, chống ẩm, chống va đập.
- Cơ chế mở/đóng linh hoạt là điểm nhấn.
4. Đầu nối:
- Cổng vít hoặc đầu cắm để kết nối với đồng hồ đo hoặc hệ thống giám sát.
---
- Nguyên Lý Hoạt Động Của Biến Dòng Mở Lõi
"Biến dòng mở lõi" hoạt động dựa trên cảm ứng điện từ. Dòng điện xoay chiều trong dây dẫn chính tạo ra từ trường biến thiên, được lõi từ dẫn đến cuộn thứ cấp, sinh ra dòng điện nhỏ hơn theo tỷ số định sẵn. Tuy nhiên, khe hở giữa hai nửa lõi có thể gây rò rỉ từ thông, đòi hỏi thiết kế kỹ lưỡng để đảm bảo hiệu suất.
---
-Các Yếu Tố Kỹ Thuật Quan Trọng Khi Sản Xuất Biến Dòng Mở Lõi
Để sản phẩm của bạn cạnh tranh trên thị trường, hãy lưu ý các yếu tố sau:
-1. Độ Chính Xác (Accuracy Class)
- Theo tiêu chuẩn IEC 61869-2, biến dòng mở lõi thường đạt cấp chính xác 1.0 hoặc 3.0.
- Bí quyết: Sử dụng lõi từ chất lượng cao và giảm khe hở (<0.1mm) để tăng độ chính xác.
- 2. Tỷ Số Biến Đổi
- Các mức phổ biến: 100:5, 200:5, 400:5.
- Tùy chỉnh theo nhu cầu đo lường dòng điện hạ thế của khách hàng.
- 3. Công Suất Định Mức (Burden)
- Đảm bảo biến dòng cung cấp đủ công suất (2.5VA, 5VA, 10VA) mà không vượt sai số.
- 4. Độ Cách Điện
- Vỏ và cuộn dây phải chịu được điện áp hạ thế (dưới 1kV), thử nghiệm ở 2-3kV.
- 5. Thiết Kế Cơ Khí
- Cơ chế mở/đóng bền bỉ, vỏ đạt chuẩn IP54 (chống bụi, chống ẩm) nếu dùng ngoài trời.
---
-Quy Trình Sản Xuất Biến Dòng Mở Lõi Từ A-Z
1. Thiết kế lõi từ : Chọn thép silic, cắt lõi tách đôi, tối ưu bề mặt tiếp xúc.
2. Quấn cuộn dây : Tính toán số vòng dây dựa trên tỷ số biến đổi.
3. Lắp ráp : Gắn lõi và cuộn dây vào vỏ nhựa có bản lề/khóa.
4. Đúc vỏ : Sử dụng nhựa hoặc epoxy cách điện.
5. Kiểm tra : Đo độ chính xác, tỷ số, và thử nghiệm cách điện.
6. Đóng gói : Gắn nhãn thông số kỹ thuật rõ ràng.
---
Bí Quyết Thành Công Khi Sản Xuất Biến Dòng Mở Lõi
- Tối ưu chi phí: Chọn vật liệu phù hợp với phân khúc thị trường (thép silic cho sản phẩm phổ thông).
- Đáp ứng nhu cầu: Sản xuất đa dạng tỷ số biến đổi và kích thước.
- Nâng cao chất lượng: Tập trung vào độ bền cơ khí và cải thiện độ chính xác.
---
Kết Luận
Biến dòng mở lõi không chỉ là giải pháp đo lường tiện lợi mà còn là cơ hội lớn cho các nhà sản xuất như bạn. Với kiến thức từ cơ bản đến chuyên sâu trong bài viết này, hy vọng bạn sẽ tự tin bắt đầu hành trình chế tạo sản phẩm chất lượng, đáp ứng nhu cầu thị trường hạ thế.

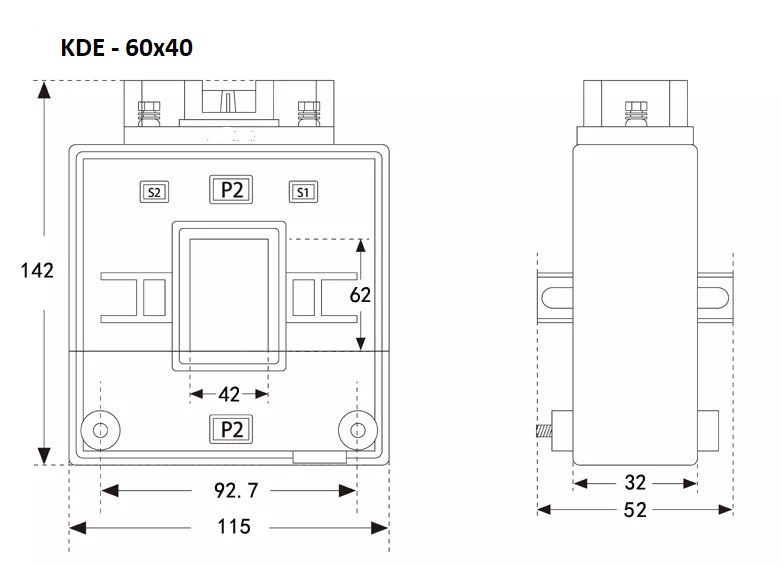

KDE
